·具有很好的高滲透性、抗裂性、耐老化性及耐酸堿性能，對各種材料都有很好的粘合力。
·高強聚合物砂漿是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土復(fù)合材料；
·抗壓強度高，固化迅速，粘接性能好；有很好的保水性能和抗裂性、高耐堿性、耐紫外線；操作簡便，可潮濕基層施工，綠色環(huán)保。
·施工步驟簡單、方便，耐久性與混凝土同步，縮短工期，可確保經(jīng)濟性，新型灰漿解決了以往有機材料在加固應(yīng)用中耐高溫耐老化的問題，質(zhì)量得到提高。
·材質(zhì)同以往的混凝土類似，使用附著力優(yōu)秀的滲透性聚合砂漿，提高界面的附著力及施工性。
·使用耐久性優(yōu)于以往混凝土的滲透性聚合灰漿，在惡劣的條件下也可使用。

注：1.檢驗應(yīng)在澆注的試件達到28d養(yǎng)護期時立即進行，若因故推遲檢驗日期，除應(yīng)征的有關(guān)方同意外，尚不應(yīng)超過3d.
2.表中的性能指標除標有強度標準值外，均為實驗室標準試驗條件下的標準值.

·適用鋼絲繩網(wǎng)片—聚合物砂漿外加層結(jié)構(gòu)工程加固。
·適用于結(jié)構(gòu)易彎曲的所有結(jié)構(gòu)物，特別適用于土木建筑的代表性彎曲結(jié)構(gòu)—鋼筋混凝土橋梁的平板及橫梁上。
·適用于橋墩中央部位及主塔軸部和高速公路水泥路面的龜裂部位。同以往的鋼筋混凝土結(jié)構(gòu)具有同樣的體系。

. 建（構(gòu)）筑物使用高強不銹鋼絞線網(wǎng)的抹灰找平保護砂漿
·鋼筋混凝土梁、柱、板、墻等結(jié)構(gòu)的抗震加固改造工程。

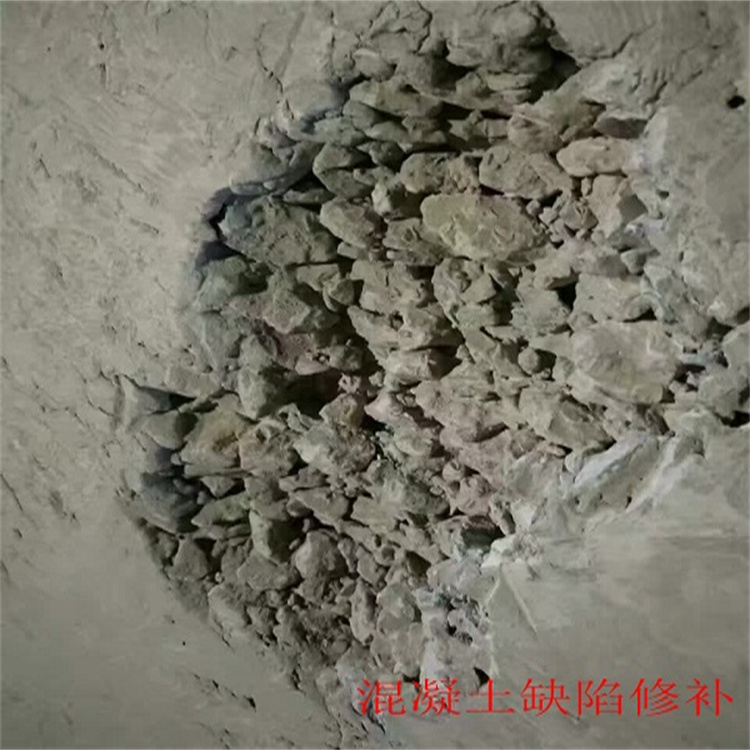

·混凝土出現(xiàn)蜂窩、漏洞、裂縫、保護層破損、漏筋等缺陷時面層修補工程。
·加厚保護層、凹凸表面的抹平、舊混凝土表面修復(fù)等，提高混凝土的耐久性。

·基層處理：基層表面應(yīng)平整、粗糙、清潔、無油污、無浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水槍沖洗并保持潮濕狀態(tài)，但不得有積水。界面粘結(jié)時可預(yù)先涂刷高強聚合物砂漿界面處理劑。
·掛 網(wǎng)：按設(shè)計要求進行網(wǎng)片下料、安裝鋼絞線端部拉環(huán)、鉆孔、鋼絞線網(wǎng)固定、調(diào)整定位。
·材料配制：按質(zhì)量比將材料按粉料：水=1∶0.18的重量比稱取放置。將實際用量90%的水先倒入攪拌罐中，再加入粉料攪拌1～2分鐘。再將剩余的10%的水倒入罐中攪拌均勻即可。配好的漿料應(yīng)在0.5～1小時內(nèi)用完。
·施 工：在潮濕的混凝土基層表面先均勻涂一遍聚合物砂漿底涂料，邊涂刷邊抹聚合物砂漿。高強聚合物砂漿一次施工面積不宜過大，應(yīng)分條分塊錯開施工，每塊面積不宜大于10㎡，錯開施工的間隔不應(yīng)小于24小時。分層施工時，留縫位置應(yīng)互相錯開。
·高強聚合物砂漿攤鋪完畢后應(yīng)立即噴水壓抹并一次抹平，不宜反復(fù)抹壓。遇有氣泡時應(yīng)刺破，表面應(yīng)密實。立面或頂面的面層厚度大于10mm時應(yīng)分層施工。每層抹面厚度宜為5～10mm，待前一層指觸干時方可進行下層施工。
·養(yǎng) 護：高強聚合物砂漿施工后，表面指觸干燥后應(yīng)進行噴霧養(yǎng)護或覆蓋草簾、麻袋等保持潮濕。養(yǎng)護溫度不底于5℃。高強聚合物砂漿施工24小時后，覆蓋塑料布潮濕養(yǎng)護7天，有條件時可定時灑水于表面。

·施工驗收按照《混凝土結(jié)構(gòu)加固設(shè)計規(guī)范》（GB50367-2006)中附錄P中規(guī)定和《鋼筋混凝土工程施工驗收規(guī)范》（GB50204)D《聚合物砂漿》北京地標有關(guān)規(guī)定驗收。

·包裝：粉料25kg/袋, 在5℃以上通風(fēng)干燥處貯存并防止陽光直射；冬天應(yīng)防止凍結(jié)。
·保質(zhì)期為六個月。超出保質(zhì)期后應(yīng)復(fù)檢合格方可施用。
